表面粗糙度是衡量產品加工質量、摩擦性能及使用壽命的核心參數,尤其在精密制造、半導體和生物醫學領域,其測量精度直接影響產品性能。激光共聚焦顯微鏡憑借非接觸、高分辨率和三維成像能力,已成為表面粗糙度測量的前沿工具。本文將從光學原理、關鍵參數優化、典型應用場景及數據分析方法四個維度,系統闡述激光共聚焦顯微鏡實現納米級粗糙度測量的技術路徑。

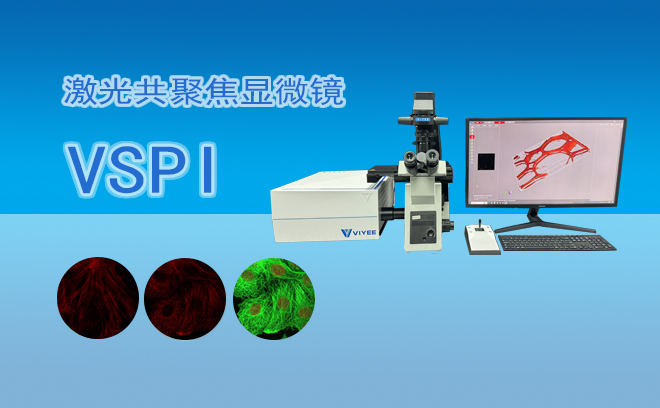

一、激光共聚焦顯微鏡的核心原理:突破傳統光學的分辨率極限
1. 點掃描與共聚焦成像機制
原理:激光共聚焦顯微鏡通過聚焦激光束對樣品進行逐點掃描,僅允許焦點處反射光通過共軛針孔(共聚焦點),有效濾除離焦光噪聲,實現光學切片成像。
優勢:
縱向分辨率提升至0.1-0.5 μm(傳統光學顯微鏡為1-2 μm),可解析亞微米級表面起伏。
通過Z軸層掃構建三維形貌圖,避免接觸式探針(如原子力顯微鏡)對軟質材料的損傷。

2. 多波長激光源的適配性
選擇依據:
短波長激光(如405 nm):提升橫向分辨率(理論極限≈λ/2NA),適用于超光滑表面(Ra<10 nm)測量。
長波長激光(如640 nm):減少表面散射干擾,增強粗糙表面(Ra>1 μm)的信號穩定性。
典型案例:半導體晶圓表面粗糙度測量中,405 nm激光可清晰分辨化學機械拋光(CMP)后的納米級劃痕。
二、關鍵參數優化:從硬件配置到掃描策略
1. 物鏡數值孔徑(NA)與工作距離的平衡
高NA物鏡(NA>0.8):提升光收集效率,縮短信號積分時間,但工作距離較短(<0.5 mm),適用于平面樣品。
長工作距離物鏡(NA≈0.4):可測量深孔或曲面樣品(如渦輪葉片),但需增加激光功率以補償光強衰減。
實操建議:測量金屬模具表面時,優先選用NA=0.7的50X物鏡,兼顧分辨率與景深。
2. 針孔尺寸與信號信噪比(SNR)調控
針孔直徑:通常設置為1-2倍愛里斑直徑(≈1.22λ/NA),過大導致離焦光混入,過小降低信號強度。
動態調整策略:
對高反射率樣品(如金屬),縮小針孔至0.8倍愛里斑直徑以提升對比度。
對低反射率樣品(如聚合物),放大針孔至1.5倍愛里斑直徑以增強信號。
案例:測量陶瓷涂層粗糙度時,通過優化針孔尺寸使SNR提升40%,Ra值重復性誤差<2%。
3. 掃描速度與分辨率的權衡
高速掃描(>100 Hz):適用于快速形貌預覽,但可能遺漏微小缺陷(如<1 μm的凹坑)。
精細掃描(10-50 Hz):結合多次平均(N=4-8)可顯著降低隨機噪聲,推薦用于*終粗糙度定量分析。
數據:在測量光學鏡片表面時,精細掃描模式使Ra值標準差從0.8 nm降至0.2 nm。
三、表面粗糙度測量流程:從樣品制備到結果驗證
1. 樣品預處理規范
清潔處理:使用超聲波清洗(頻率>40 kHz)去除表面油污,避免有機物殘留導致測量誤差。
導電處理:對非導電樣品(如玻璃、陶瓷)噴涂薄層金或碳涂層(厚度<10 nm),防止電荷積累干擾激光反射。
避光保存:光敏材料(如某些高分子)需在暗室中操作,避免激光誘導表面改性。
2. 三維形貌重建與粗糙度參數提取
形貌重建算法:
高斯濾波:分離表面波度(Wavelength>0.8 mm)與粗糙度(Wavelength<0.8 mm),符合ISO 4287標準。
小波變換:適用于多尺度表面分析(如同時包含納米級劃痕與微米級凸起)。
關鍵參數計算:
*大高度(Rz):表征表面峰谷極差,對摩擦性能影響顯著。
案例:在汽車發動機缸套粗糙度測量中,激光共聚焦顯微鏡測得的Rz值與觸針式儀器的偏差<5%,驗證了其可靠性。
3. 測量不確定度評估
系統誤差來源:
激光波長漂移(±0.1 nm)導致縱向尺度偏差,需定期校準波長監測模塊。
樣品傾斜(>2°)引入形貌畸變,需通過軟件傾斜校正功能修正。
隨機誤差控制:
重復測量5次,計算Ra值的相對標準偏差(RSD),要求RSD<5%。
結合控制圖(如X-bar圖)監控測量過程穩定性,及時發現異常數據。
四、典型應用場景與技術適配
1. 精密加工表面質量控制
場景:航空發動機葉片氣膜孔粗糙度測量(Ra<0.4 μm)。
技術適配:
選用405 nm激光+100X油浸物鏡(NA=1.4),實現橫向分辨率0.2 μm。
采用閉環掃描模式(X-Y-Z三軸聯動),避免機械振動引入噪聲。
成果:粗糙度測量重復性誤差從0.05 μm降至0.02 μm,滿足ASME B46.1標準。
2. 半導體制造工藝監控
場景:晶圓表面化學機械拋光(CMP)后粗糙度在線檢測。
技術適配:
集成自動化載物臺,實現多場點(≥100)快速掃描(<1 min/場)。
開發深度學習模型,自動區分劃痕、顆粒污染與本征粗糙度。
數據:模型對亞微米級缺陷的識別準確率達98.7%,較傳統閾值法提升23%。
3. 生物醫用材料表面改性評估
場景:骨科植入物(如鈦合金)表面微納結構粗糙度表征。
技術適配:
使用低功率激光(<1 mW)避免熱損傷生物活性涂層(如羥基磷灰石)。
結合熒光標記技術,同步分析粗糙度與細胞粘附行為。
案例:激光共聚焦顯微鏡測量顯示,Ra=0.8 μm的表面可顯著提升成骨細胞增殖速率(較光滑表面提高40%)。
五、前沿技術趨勢:從靜態測量到動態過程監控
超快激光共聚焦技術:
采用飛秒激光(脈寬<100 fs)作為光源,實現納秒級時間分辨率,捕捉表面粗糙度動態變化(如磨損過程)。
多模態聯用系統:
集成拉曼光譜模塊,同步獲取表面粗糙度與化學成分分布,用于鋰電池電極材料失效分析。
AI驅動的智能測量:
通過卷積神經網絡(CNN)自動優化掃描參數(如激光功率、針孔尺寸),將測量時間縮短60%。
激光共聚焦顯微鏡通過點掃描、共聚焦成像與多波長適配技術,為表面粗糙度測量提供了高精度、非接觸的解決方案。通過優化物鏡NA、針孔尺寸及掃描策略,可滿足從納米級超光滑表面到微米級粗糙結構的多樣化需求。結合三維形貌重建算法與AI數據分析,激光共聚焦顯微鏡正從靜態形貌表征工具進化為動態過程監控平臺,為精密制造、半導體及生物醫學領域的質量控制與工藝優化提供關鍵技術支撐。
