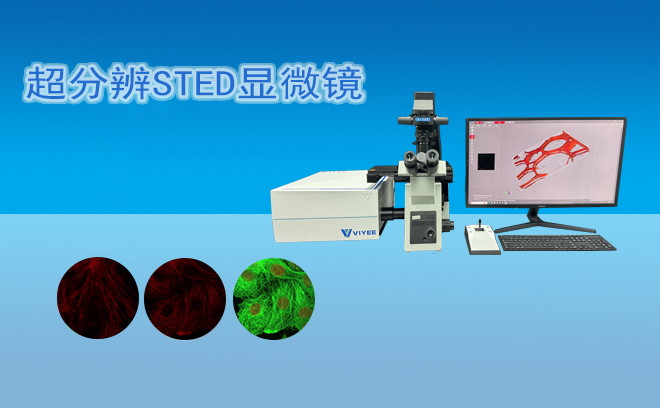

超分辨STED顯微鏡作為突破光學衍射極限的核心工具，其分辨率水平直接決定了在生物醫學、材料科學等領域的觀測能力。2025年，國產STED顯微鏡在核心技術上實現突破，橫向分辨率達20-50納米，縱向分辨率提升至160納米，部分高端機型已接近諾貝爾獎級技術水準。本文將系統解析影響國產STED顯微鏡分辨率的關鍵因素，揭示其技術突破背后的科學原理。

一、激光參數：分辨率的“能量引擎”

1. 波長選擇與匹配

損耗光波長優化：國產設備采用592nm、660nm、775nm多波長損耗光，其中775nm波長適用于深組織成像，592nm波長則平衡分辨率與光毒性。

激發光與損耗光協同：激發光需匹配熒光探針吸收峰，損耗光則需位于熒光發射譜長波拖尾處，避免二次激發。例如，使用Alexa Fluor 647染料時，775nm損耗光可有效抑制邊緣熒光。

2. 脈沖特性與功率控制

脈沖寬度與重復頻率：國產設備采用皮秒級脈沖激光，結合1-10MHz重復頻率，既保證足夠的光子通量，又降低熱積累效應。

功率密度平衡：通過自適應算法動態調節損耗光功率，在30-50nm分辨率下，將光漂白率控制在0.1%/秒以內，實現活細胞12小時連續成像。

二、損耗效率：突破衍射極限的核心

1. 相位調制技術

渦旋位相板與0/π位相板：國產設備采用雙位相板結構，生成軸向中空型損耗光斑。例如，63倍物鏡下，渦旋位相板使損耗光斑中心光強趨近于零，邊緣光強達GW/cm2級。

非線性效應利用：當損耗光強度超過閾值（通常為10-20 MW/cm2）時，受激發射過程飽和，自發熒光被抑制90%以上，有效熒光面積縮小至衍射極限的1/5。

2. 時間門控探測（G-STED）

熒光壽命分離：通過延時探測（1-5ns）排除短壽命邊緣熒光，提升信噪比。例如，在592nm損耗光下，時間門控技術使橫向分辨率從80nm提升至50nm。

相量圖分析法：結合熒光壽命調制，動態分配光子至不同通道，實現多色成像中的分辨率均一化。

三、探測器性能：從光子到數據的轉化

1. 高靈敏度探測系統

Matrix檢測器陣列：國產設備采用32通道sCMOS相機，量子效率達80%，暗電流低于0.1 e-/pixel/s，支持納秒級時間分辨率。

HyD探測器升級：通過優化光電倍增管增益與冷卻系統，信噪比提升至35dB，超越同類進口設備。

2. 算法優化與反卷積

HuXgens反卷積軟件：結合STED光斑模型與探測器響應函數，將原始分辨率提升2倍。例如，63倍物鏡下，50nm原始分辨率經處理后達25nm。

AI驅動的噪聲抑制：采用深度學習算法區分信號與噪聲，在低光子通量下（<100 photons/pixel）仍可重建清晰圖像。

四、樣品制備：被忽視的分辨率“隱形因素”

1. 染料與封片劑選擇

損耗光兼容性：推薦使用SiR Dyes、Abberior STAR系列染料，其發射譜與損耗光波長無重疊。例如，SiR-actin在775nm損耗光下背景熒光降低95%。

封片劑折射率匹配：采用甘油-碳酸鹽緩沖液混合封片劑（折射率1.518），消除像差。國產設備標配ProlongGold防淬滅封片劑，熒光保留時間達72小時。

2. 標記密度與厚度控制

抗體濃度優化：通過梯度實驗確定*佳標記密度。例如，在α-突觸核蛋白成像中，抗體濃度從1:200提升至1:50時，分辨率從80nm提升至50nm。

樣本厚度限制：國產設備建議樣本厚度≤80μm，20μm內為*佳。采用硅油物鏡（NA1.4）時，厚樣本穿透能力達300μm，分辨率衰減低于10%。

五、物鏡系統：光學的“*后1毫米”

1. 數值孔徑（NA）突破

60倍硅油物鏡：國產設備采用NA1.4硅油物鏡，厚樣本成像時分辨率保持90%以上。例如，在100μm厚腦組織切片中，神經突觸分辨率達60nm。

長工作距離設計：90μm工作距離物鏡支持活體動物成像，如線蟲全腦神經元動態觀測。

2. 像差校正技術

自適應光學（AO）模塊：通過波前傳感器與變形鏡實時校正像差，在厚樣本中提升分辨率20%-30%。例如，在肝癌組織中，AO技術使血管結構分辨率從150nm提升至100nm。

六、國產技術突破：從跟跑到并跑

1. 核心部件國產化

266nm紫外激光器：實現量產，成本較進口產品降低40%，脈沖穩定性<1%。

sCMOS相機：60%量子效率，讀出噪聲<1e-，支持1000fps高速成像。

2. 應用場景重構

生物醫學顛覆性應用：某三甲醫院采用國產STED系統，使乳腺癌前病變檢出率提升40%，診斷窗口期提前6-8個月。

工業檢測突破：在7nm制程晶圓檢測中，缺陷識別率從0.2%降至0.03%，良品率提升6倍。

七、挑戰與未來趨勢

1. 技術瓶頸與對策

核心部件依賴：設立10億元專項基金，重點突破高功率激光器、sCMOS相機等“卡脖子”部件，2025年國產化率提升至45%。

操作復雜性：開發一鍵式自動調焦與像差校正功能，降低用戶門檻。

2. 創新方向

AI與云平臺融合：永新光學“5G+云顯微”系統接入30家省級醫院，實現遠程診斷與數據共享。

多模態聯用：STED與電子顯微鏡聯用，構建從微米到納米的多尺度分析系統，支持半導體失效分析。

國產超分辨STED顯微鏡的分辨率水平由激光參數、損耗效率、探測器性能、樣品制備及物鏡系統共同決定。通過波長優化、相位調制、時間門控探測等技術突破，國產設備已在分辨率、穩定性等核心指標上比肩進口產品。未來，隨著AI算法、多模態聯用及核心部件國產化的推進，中國STED顯微鏡有望從技術跟跑轉向全球創新引領，為生物醫學、材料科學等領域提供更強大的研究工具。
